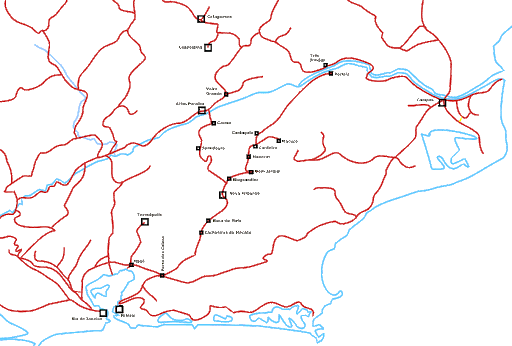

Mapa online com o traçado real do leito da ferrovia no Estado do Rio de Janeiro com marcações de pontos relevantes.
O que se convencionou chamar de Linha do Cantagalo pela E. F. Leopoldina correspondia a apenas parte da E. F. Cantagalo, ferrovia original da região. Entre 1860 e 1873, a linha foi construída e aberta entre Porto das Caixas e Macuco, além da cidade de Friburgo. Essa linha originalmente tinha a bitola de 1,676m, depois reduzida para 1,109m e finalmente para métrica. O prolongamento desde a estação de Cordeiro, nesse trecho, até Portela, Às margens do rio Paraíba do Sul, somente foi aberto por pequenos trechos, entre 1876 e 1890, e esse trecho no início era chamado de Ramal Férreo do Cantagalo. Em 1890 a Leopoldina já era dona de todo o trecho, e passou a utilizar o termo Linha do Cantagalo. Esta linha foi fechada por partes: entre Cachoeira de Macacu e Portela a supressão ocorreu em 1967, enquanto que o trecho inicial foi suprimido em 1973. Os trens de passageiros acabaram antes: entre 1962 e 1963 no trecho Cantagalo-Portela e em 15 de julho de 1964 no trecho Cachoeiras de Macacu-Cantagalo. Em 1969, o trecho inicial do ramal também teve os trens cancelados.
Guia Geral das Estradas de Ferro - 1960
(Distância da Estação Barão de Mauá (0) em quilômetros, e no lado direito a indicação de altitude)
(EFL-236)
Estado do Rio
Porto das Caixas (EFL-28) 75.577km (7m)
Escurial (PE) 80.537km (8m)
Sambaetiba 86.392km (20m)
Papucaia (PE) 95.884km (17m)
Jaguary (?) (?) (Parada particular da fazenda)
Japuíba 102.705km (23m)
Pedreira 113.000km (35m) (Pedreira própria da LR)
Cachoeiras de Macacu 114.948km (48m)
Valério (PE) 118.637km (106m)
Boca do Mato 122.416km (225m)
Agente Maia 124.800km
Pindorama / Dona Amélia (PE) 125.400km (411m)
Pena (PT) (12) 127.911km (582m)
Registro (PT) 131.550km (864m)
Teodoro de Oliveira 134.654km (1.075m)
Mury 142.180km (978m)
Nova Friburgo 150.073km (848m)
Nova Friburgo - Cargas 152.323km (844m)
Dividia-se entre os ramais:
Linha que originalmente ia até Cantagalo
Riograndina 164.028km (724m)
Banquete 169.670km (596m)
Luiz Corrêa (PE) 177.572km (566m)
Bom Jardim 178.466km (574m)
Holofote (PE) 186.470km (639m)
Monnerat 190.511km (596m)
Santana (PE) 194.978km (505m)
Santo Expedito (PE) 197.450km (497m)
Cordeiro 200.588km (486m)
(Ligação com o Sub ramal de Macuco)
Lavrinhas (PE) 204.464km (416m)
Cantagalo 207.554km (376m)
Gavião (PE) 209.028km (365m)
Volta Bonita (PE) 211.069km (352m)
Vaz (PE) 219.454km (229m)
Guedesmar (PE) 222.023km (215m)
Volta do Rio (PE) 225.641km (204m)
Euclidelândia 226.281km (203m)
Boa Sorte 235.707km (137m)
Pires (PE) 241.326km (105m)
Lontra (PE) 245.826km (95m)
Engenho Central (PE) 249.359km (85m)
Laranjais 251.020km (82m)
Bonfim (PE) 254.942km (84m)
Coronel Teixeira 258.307km (63m)
Passagem (PE) 261.040km (62m)
Amizade (PE) 263.193km (60m)
Itaocara 266.107km (59m)
Barra do Pomba (PE) 269.563km (56m)
Barra do Higino (PE) 271.069km (54m)
Barbado (PE) 275.900km (44m)
Portela 277.971km (44m)
Linha construída especialmente para escoamento da produção leiteira.
Cordeiro (EFL-463) 200.588km (486m)
Andrade (PE) 210.420km (408m)
Val de Palmas (PE) 215.581km (328m)
Macuco 220.100km (265m)
Ligação entre a Estrada de Ferro Leopoldina à Estrada de Ferro Central do Brasil
Breves (PE) 251.297km (140m)
Além Paraíba 253.087km (140m) (Inaugurada em 8-10-1874)
Oficinas de Porto Novo (PT) 254.777km (141m)
Porto Novo (CB-549) 255.660142km (Inaugurada em 8-10-1874)
Ramal de Sumidouro / Manhuaçu
(EFL-236) Linha que seguia para Minas Gerais
Branca (PE) 162.825km (934m)
Ugepim (PE) 174.457km (1.041m) (Inaugurada em 11-3-1889)
Dona Mariana 180.210km (951m)
João do Prado (PE) 187.000km (837m)
Murinéli 191.754km (751m) (Inaugurada em 11-3-1889)
Barão de Aquino 204.2089km (519m) (Inaugurada em 11-3-1889)
Sumidouro 214.419km (346m) (Inaugurada em 1-8-1885)
Bela Joana (PE) 220.941km (270m) (Inaugurada em 1-8-1885)
Barra de São Francisco 227.670km (264m) (Inaugurada em 1-8-1885)
Livramento (PE) 231.819km (262m)
Embarcadouro de Leite (PE) 238.774km (222m)
Carmo 238.777km (221m) (Inaugurada em 1-8-1885)
Paquequer 241.818km (142m) (Inaugurada em 1-8-1885)
Minas Gerais
Melo Barreto 248.633 km (136m) (20-4-1887)
(Ligação com o Ramal de Porto Novo EFCB)
Fernando Lôbo 34253.297 km (164m) (Inaugurada em 8-10-1874
Pântano (PE) 255.560km (180m)
Volta Grande 267.778km (215m) (Inaugurada em 8-10-1874)
Lambari (PE) 272.973km (249m)
Trimonte 278.711km (274m) (Inaugurada em 7-1874)
Providência 284.478km (263m) (Inaugurada em 7-1874)
São Martinho 287.453km (252m) (Inaugurada em 7-1874)
Abaíba 299.667km (220m) (Inaugurada em 7-1874)
Recreio 308.081km (176m) (Inaugurada em 7-1874)
Angaturama 319.149km (135m) (Inaugurada em 26-4-1883)
Cisneiros 327.279km (128m) (Inaugurada em 26-4-1883)
Celeste (PE) 333.661km (139m)
Palma 337.032km (158m) (Inaugurada em 11-5-1883)
Congelacão (PE) 341.680km (244m)
Banco Verde 349.188km (335m) (Inaugurada em 4-12-1884)
Silveira Carvalho 355.592km (213m) (Inaugurada em 1-9-1901)
Morro Alto 363.323km (197m) (Inaugurada em 23-3-1885)
Patrocínio do Muriaé 377.315km (177m) (Inaugurada em 24-4-1885)
Eugenópolis 384.905km (182m) (Inaugurada em 5-7-1885)
Coelho Bastos 389.466km (205m) (Inaugurada em 25-1-1886)
Antônio Prado 398.229km (304m) (Inaugurada em 25-1-1886)
Estado do Rio
Dona Emília 405.251km (202m)
Porciúncula 413.619km (188m) (Inaugurada em 26-6-1887)
Minas Gerais
Tombos 427.872km (278m) (Inaugurada em 1886)
Santa Rosa (PE) 426.476km (299m)
Faria Lemos 439.840km (329m) (Inaugurada em 6-6-1887)
Monte Verde (PE) 444.189km (403m)
Carangola 456.446km (399m) (Inaugurada em14-6-1887)
Lacerdina 461.300km (402m) (Inaugurada em 15-8-1929)
General (PE) 472.758km (595m)
Ernestina 479.743km (689m) (Inaugurada em 10-10-1917)
Caiana 488.048km (742m) (Inaugurada em 21-5-1927)
Espera Feliz 495.192km (748m) (Inaugurada em 15-10-1911)
Pedra Menina 503.501km (763m) (Inaugurada em 9-1-1924)
Caparaó 514.671km (814m) (Inaugurada em 14-9-1914)
Taquaruna (PT) 523.214km (922m)
Vista Bela (PE) 529.138km (783m)
Loanda (PE) 535.650km (650m)
Presidente Soares 538.935km (645m) (Inaugurada em 1-5-1915)
Manhumirim 547.644km (589m) (Inaugurada em 1-5-1915)
Portugal (PE) 551.763km (585m)
Independência (PE) 555.917km (592m)
Reduto 565.078km (619m) (Inaugurada em 11-11-1925)
Manhuaçu 574.142km (612m) (Inaugurada em 12-12-1915)
